1.사용자의 Request는 Front-Controller인 DispatcherServlet을 통해서 처리한다.

2-3.HandlerMapping은 Request의 처리를 담당하는 컨트롤러를 찾기 위해서 존재한다.

HandelrMapping 인터페이스를 구현한 여러 객체들 중 RequestMappingHandlerMapping 같은 경우에는

개발자가 @requestMapping 어노테이션이 적용된 것을 기준으로 판단하게 된다.

적절한 컨트롤러를 찾았다면 HandlerAdapter를 이용하여 해당 컨트롤러를 동작시킨다.

4.Controller는 개발자가 작성하는 클래스로 실제Request를 처리하는 로직을 작성하게 된다.

이때 Vie에 전달해야 하는 데이터는 주로 Model이라는 객체에 담아서 전달한다.

Controller는 다양한 타입의 결과를 반환하는데 이에 대한 처리는 ViewResolver를 이용하게 된다.

5.ViewResolver는 Controller가 반환한 결과를 어떤 View를 통해서 처리하는 것이 좋을지 해석하는 역할이다.

가장 흔하게 사용하는 설정은 servlet-context.xml에 정의된 IntenalResourceViewResolver 이다.

6-7.View는 실제로 응답 보내야 하는 데이터를 Jsp 등을 이용해서 생성하는 역할을 하게 된다.

만들어진 응답은 DispatcherServlet을 통해서 전송한다.

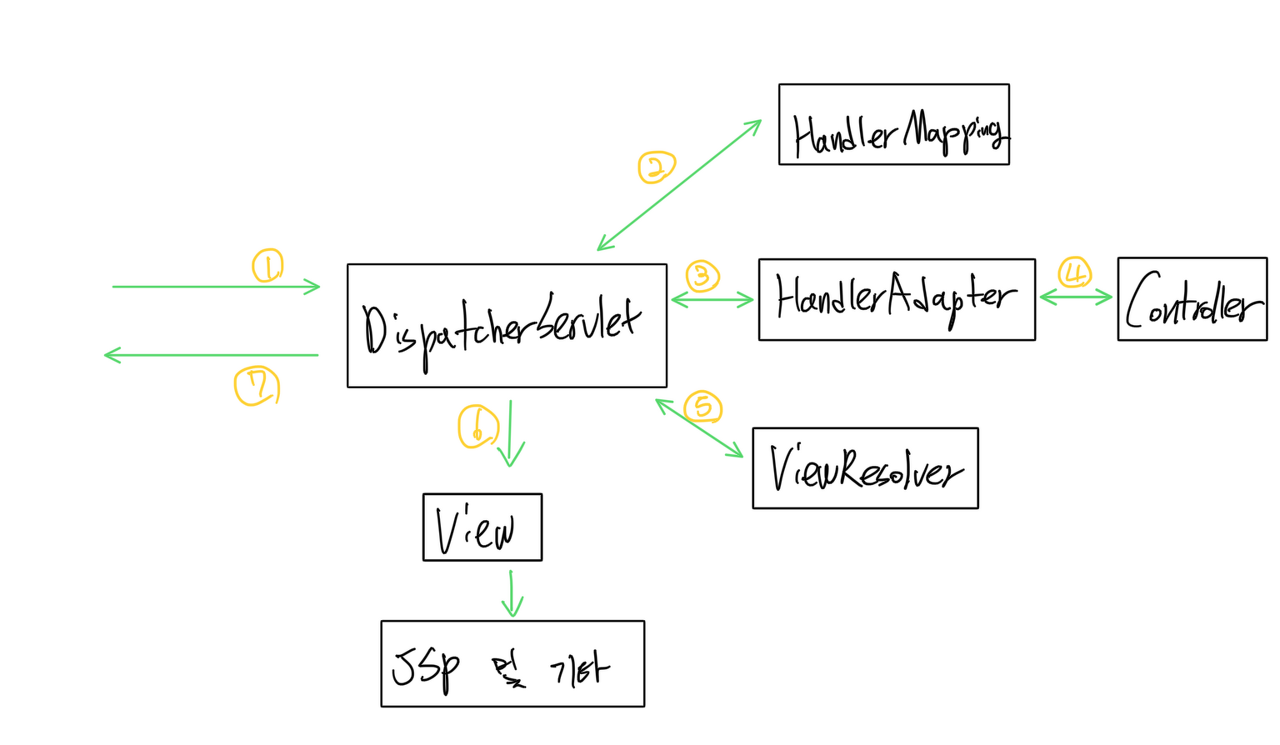

그림을 보면 모든 Request는 DispatcherServlet을 통하도록 설계되는데

이런 방식을 Front-Controller 패턴이라고 한다.이 패턴을 사용하면 전체 흐름을 강제로 제한할 수 있다.

그리고 정해진 방식대로만 동작하기 때문에 좀 더 엄격한 구조를 만들어 낼 수 있다.
